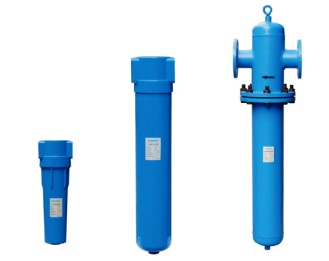

氣液分離器（濾芯式）
氣液分離器（濾芯式）
產品概述
HY-LXQF型氣體過濾器是一種用濾芯通過直接攔截，慣性碰撞，擴散攔截，聚結過程等原理，對介質中的雜質或者油水進行高精度分離的裝置，最高精度可以達到0.01微米；濾芯采用進口過濾材料,正常工況使用壽命可達8000小時；外殼根據介質可選用鋁合金、碳鋼或不銹鋼材料；大于30%的過濾面積裕量設計，可以保證最小壓力損失。它體積小、過濾效率高、精度高、安裝簡單，使用、維
護方便，經常配套在干燥器進口和出口使用。
HY-LXQF型氣體過濾器最大單臺氣體處理流量達到1000Nm3/min，過濾精度從3微米到0.01微米可選。廣泛應用于壓縮空氣、天然氣、氮?dú)狻⒒の矚獾葰怏w的除水除塵，可滿足客戶不同的特殊訂制要求。
工作原理
含有大量不同粒徑的固液顆粒的壓縮氣體從入口進入過濾器后，在壓力作用下進入濾芯表面，超過3微米的固液顆粒被預過濾組織直接攔截收集；1-3微米的固液顆粒在慣性碰撞下，接觸到細纖維層并附著；0.01-1微米的微小顆粒在擴散作用下，接觸到超微細纖維層并被攔截；所有收集的顆粒會逐漸聚結成為大的顆粒，并在氣流、重力作用下，被擠壓至濾芯底部，最后形成冷凝液匯集在過濾器底部，排污口排出。
產品特點
●多層濾芯結構，應用四種以上過濾原理，最高精度達0.01微米
●大過濾面積設計，大于30%過濾面積裕量設計，確保過濾精度
●大口徑管道、筒體設計，整套設備壓力損失≤0.02MPa，節約能耗
●不銹鋼濾芯框架，堅固耐腐蝕，能耐受長期氣流沖擊
●易維護設計，設備便于拆卸，更換濾芯方便
●管口對稱設計,安裝方便，可以直接接入管道，也可選擇支腿
●多種自動排水器可選,可選配自動排水裝置，并有浮球或電子控制可選
●符合ISO 8573-1
工況條件
●工作壓力：0.3-1.0MPa
●進氣溫度：5℃-60℃
●過濾精度：3μm/1μm/0.01μm/活性碳
●壓力損失：≤0.02MPa
●出口含油量：≤0.1ppm-0.01ppm
●環境溫度：≤36℃ 最高45℃
●氣液分離效率：99%

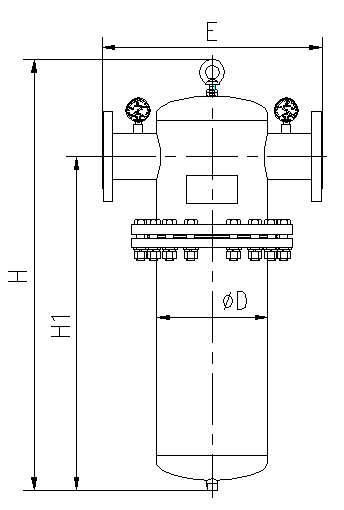

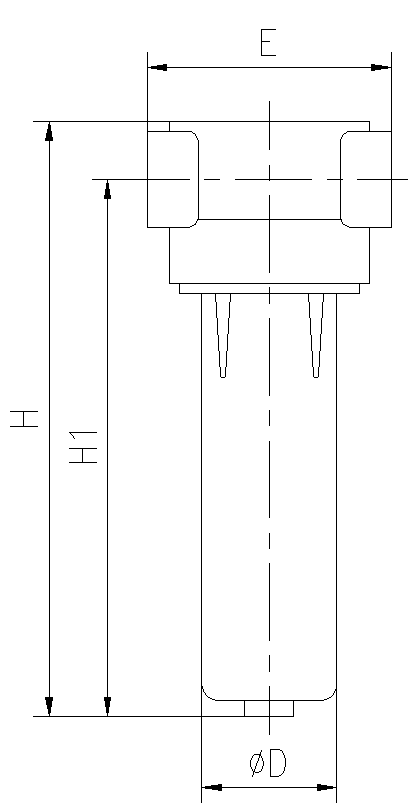

尺寸圖
規格型號
|
型號 |
處理量
(Nm3/min) |
進出口徑 |
排水尺寸 |
E
(mm) |
D
（mm） |
H
（mm） |
H1
（mm） |
連接
方式 |
|
HY-ZLQF10 |
1 |
1/2” |
G1/2 |
104 |
|
243 |
217 |
螺紋
連接 |
|
HY-ZLQF17 |
1.7 |
1” |
G1/2 |
104 |
|
313 |
287 |
|
HY-ZLQF29 |
2.9 |
1-1/2” |
G1/2 |
138 |
|
424 |
385 |
|
HY-ZLQF49 |
4.9 |
1-1/2” |
G1/2 |
138 |
|
424 |
385 |
|
HY-ZLQF72 |
7.2 |
1-1/2” |
G1/2 |
138 |
|
624 |
585 |
|
HY-ZLQF107 |
10.7 |
2” |
G1/2 |
148 |
|
685 |
639 |
|
HY-ZLQF140 |
14 |
2” |
G1/2 |
148 |
|
685 |
639 |
|
HY-LXQF25 |
1.5 |
DN25 |
G1/2 |
400 |
159 |
630 |
400 |
法蘭
連接 |
|
HY-LXQF32 |
3.5 |
DN32 |
G1/2 |
400 |
159 |
680 |
450 |
|
HY-LXQF40 |
6.5 |
DN40 |
G1/2 |
400 |
159 |
780 |
550 |
|
HY-LXQF50 |
11 |
DN50 |
G1/2 |
400 |
159 |
981 |
780 |
|
HY-LXQF65 |
14 |
DN65 |
G1/2 |
400 |
159 |
981 |
780 |
|
HY-LXQF80 |
30 |
DN80 |
G1/2 |
400 |
219 |
1050 |
807 |
|
HY-LXQF100 |
40 |
DN100 |
G1/2 |
450 |
273 |
1100 |
850 |
|
HY-LXQF125 |
60 |
DN125 |
G1/2 |
600 |
325 |
1150 |
900 |
注：1.尺寸僅供參考，應以實物為準，本公司保留對產品更改權利。
2.不同數量濾芯和尺寸可達到不同流量，可根據客戶要求制作。
3.過濾器濾芯分C/T/A/AA/H五個等級，根據需求選用不同濾芯。
